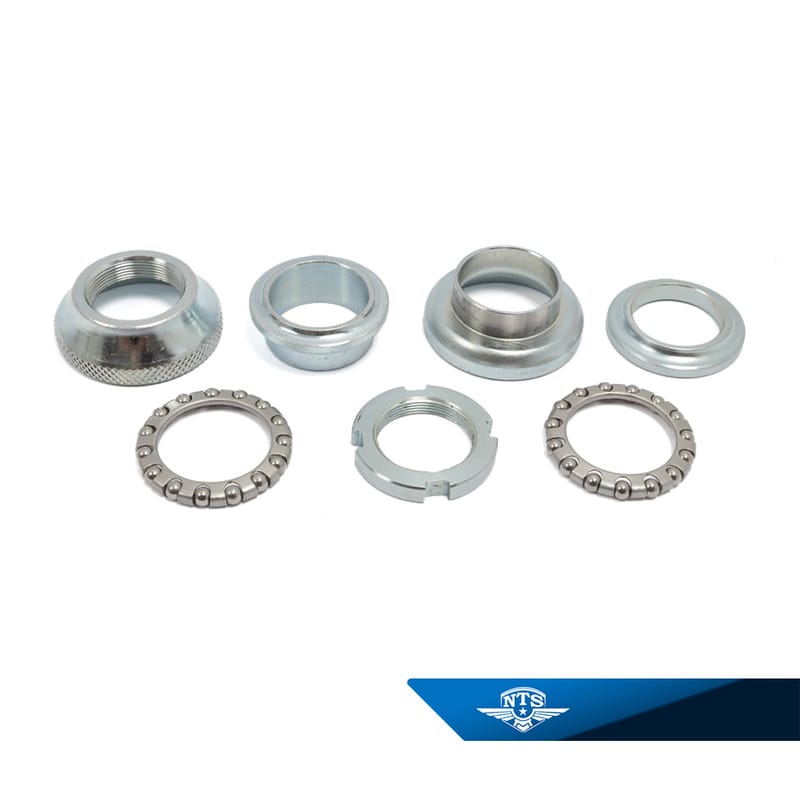

Komplett svensktillverkad styrlagersats med öppen, plan låsmutter

för modeller med styret monterat i styrstam och där styrkronan är anpassad för låsning med styrklamma.

Passar även perfekt till styrspindlarna i framvagnen på trehjuliga transportmopeder.

Tillverkad för perfekt inpassning till Husqvarna, MCB, Fram/King, Norsjö m.fl ramar och framgafflar enligt följande:

• Styrhuvud med 30mm innerdiameter (slitgräns: >30,1mm)
• Styrkrona med gänga 1″-26g / rör: Ø=25,4mm / fläns: Ø=25,8mm



OBS: Styrhuvudet kan ofta vara hårt slitet, särskilt i underdelen, detta måste självklart åtgärdas innan montering

av det nya lagret för att ett perfekt resultat skall kunna uppnås!

Notera dock att ovalitet kan förekomma och då får man räkna snittet mellan flera olika måttpunkter.

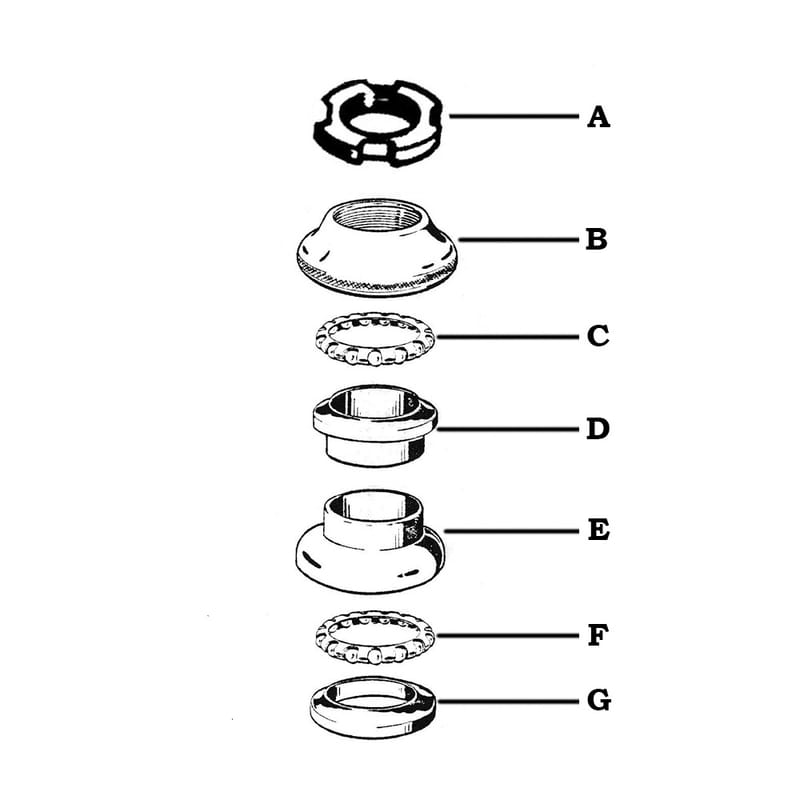

Tekniska data:

• A: Låsmutter öppen, plan galvaniserad med gänga: 1"-26g
• B: Lagerskål övre med gänga 1"-26g
• C: Kulring med 15st 3/16"(4,76mm) ytterdiameter Ø=39mm
• D: Kona övre för styrhuvud med 30mm innnerdiameter.
• E: Lagerskål undre för styrhuvud med 30mm innnerdiameter.
• F: Kulring med 15st 3/16"(4,76mm) ytterdiameter Ø=39mm
• G: Kona undre för styrkrona med fläns 25,8mm

Konor och skålar är tillverkade efter den äldre, för cykel och mopedbranchen,

gällande svenska standarden samt härdade och elförzinkade för mycket lång hållbarhet.

Kan ersätta följande originalnummer:

MCB
Låsmuttter: 6111-3
Skål, övre: 6110-5, 6111-5, 6115-5
Kona, övre: 6110-7, 6111-7, 6115-7
Kulring: 1506, 1508, 6115-6
Skål, undre: 6110-8, 6111-8, 6115-8
Kona, undre: 6110-9, 6111-9, 6115-9

Husqvarna
Låsmuttter: C-13231
Skål, övre: C-13114
Kona, övre: C-13113
Kulring: 2940-372
Skål, undre: C-13120
Kona, undre: C-13111

Fram/King
Låsmuttter: 4914
Skål, övre: 4926
Kona, övre: 4921
Kulring: 2371
Skål, undre: 4928
Kona, undre: 4923

Norsjö
Låsmuttter: 66111-0003
Skål, övre: 66115-0005
Kona, övre: 66115-0007
Kulring: 66115-0006
Skål, undre: 66115-0008
Kona, undre: 66115-0009

Viktigt: Delarna kan inte kombineras med äldre originaldelar enligt ovanstående originalnummer.

Det nya styrlagret ersätter som helhet det gamla, dvs samtliga delar måste alltså bytas ut!

Produkten passar till

• Fram-King
• Luxus 44 (Victoria M51) 1961-1963
• Luxus 54 (HMW)
• Luxus 68 (HVA)
• Moped 40/41/45 (Victoria M50)
• Moped 42/43/46 (Victoria M51)
• Moped 53 (HMW)
• Moped 67 (HVA)
• Moped-Scooter 61 (Victoria M50)
• Moped-Scooter 62 (HVA)
• Transportmoped 56 (Victoria M51)

• Husqvarna
• Cornette/Sport
• Corona
• Lyx
• Novolette
• Populär
• Roulette Populär
• Roulette Standard/Lyx
• Standard

• MCB (Monark & Crescent) 1961-1981
• Crescent Sport 1175
• Husqvarna Lyx 3121/3122
• Husqvarna Sport 3124
• MCB LM16 1238 (Sachs 502)

• Transportmoped
• Crescent 1210
• MCB 1188/1198
• MCB 1189/1199
• MCB 1193
• MCB 1194
• Monark 1731/1741 (Ilo V50)
• Monark 62/628/629 (Ilo V50)
• Norsjö Carrier 1187/1197
• Norsjö Packy II (Sachs 506/3)
• Norsjö Packy Puch
