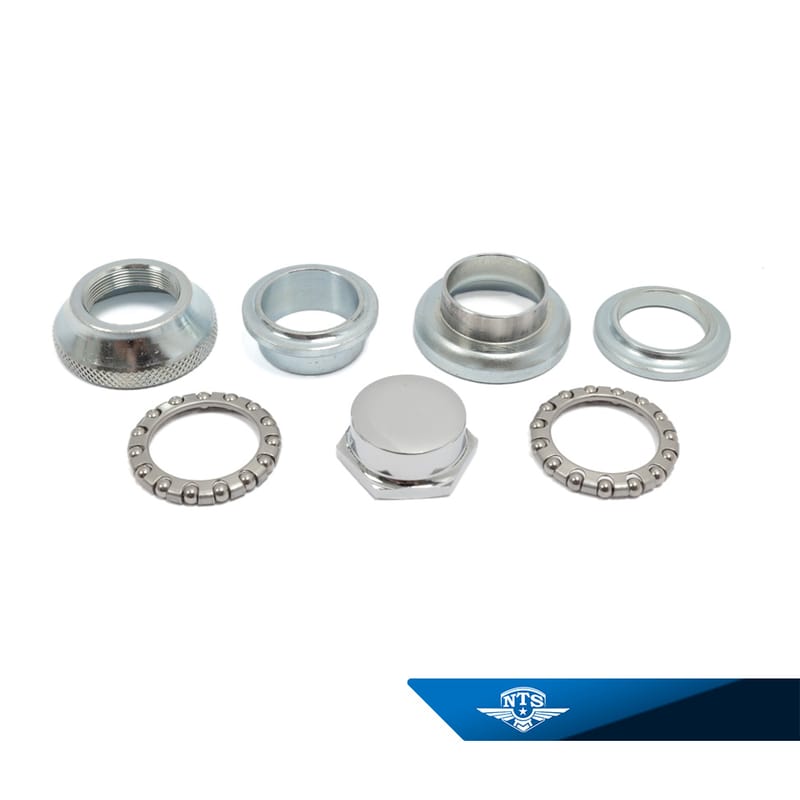

Styrlagersats för MCB/Rex/Fram/Solifer/Tunturi m.fl med sluten låsmutter

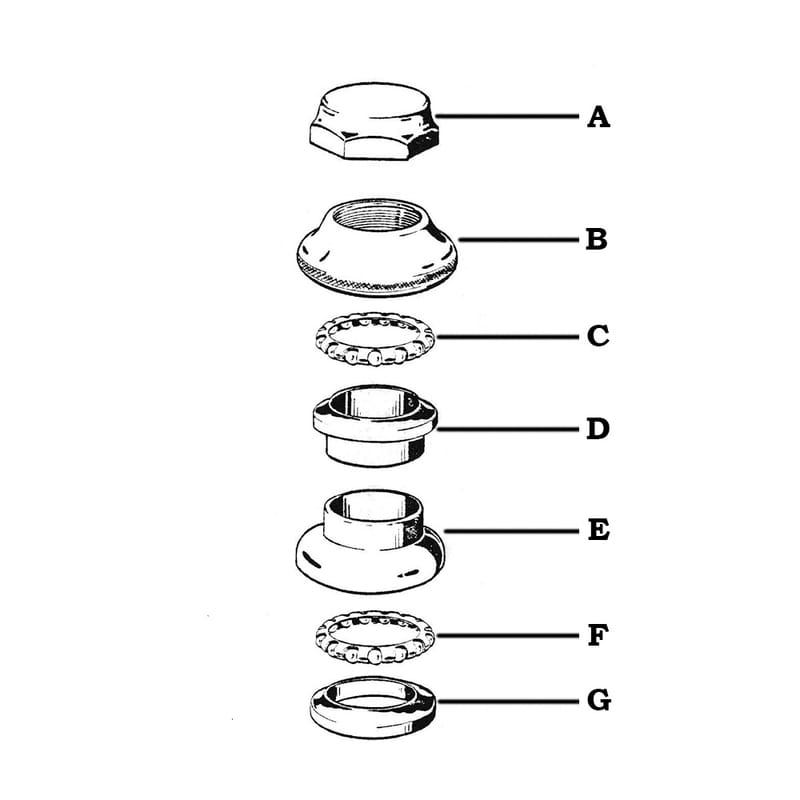

Tekniska data:

• A: Låsmutter sluten kromad med gänga: 1"-26g
• B: Lagerskål övre med gänga 1"-26g
• C: Kulring med 15st 3/16"(4,76mm) ytterdiameter Ø=39mm
• D: Kona övre för styrhuvud med 30mm innnerdiameter.
• E: Lagerskål undre för styrhuvud med 30mm innnerdiameter.
• F: Kulring med 15st 3/16"(4,76mm) ytterdiameter Ø=39mm
• G: Kona undre för styrkrona med fläns 25,8mm

Konor och skålar är tillverkade efter den äldre, för cykel och mopedbranchen, gällande svenska standarden samt härdade och elförzinkade för mycket lång hållbarhet.

Kan ersätta följande originalnummer:

Monark/MCB
Låsmuttter:  24865-2
Skål, övre: 6075/5, 6110-5, 6111-5, 24878-1, 6115-5
Kona, övre: 6075/7, 6110-7, 6111-7, 24878-2, 6115-7
Kulring: 6075/6, 1506, 1508, 24878-5, 6115-6
Skål, undre: 6075/8, 6110-8, 6111-8, 24878-3, 6115-8
Kona, undre: 6110-9, 6111-9, 24878-4, 6115-9

Rex
Låsmuttter: 609 4201
Skål, övre: 7756
Kona, övre: 7764
Kulring: 7760, 2990
Skål, undre: 7768
Kona, undre: 7772

Fram/King
Styrlagersats kompl: 4905
Låsmuttter: 47/107, 48/107
Skål, övre: 4926
Kona, övre: 4921
Kulring: 2371
Skål, undre: 4928
Kona, undre: 4923

Tunturi
Låsmutter:  521.116.60 (old no.60.201)
Skål, övre: 521.111.60 (old no. 60.202)
Kona, övre: 521.112.60 (old no. 60.203)
Kulring: 521.113.60 (old no. 60.204)
Skål, undre: 521.114.60 (old no. 60.205)
Kona, undre: 521.115.60 (old no. 60.206)

Solifer
Låsmutter:  1601 0261
Skål, övre: 1601 0266
Kona, övre: 1601 0268
Kullring: 1601 0267
Skål, undre: 1601 0269
Kona, undre: 1601 0270

Viktigt: Delarna kan inte kombineras med äldre originaldelar enligt ovanstående originalnummer.

Det nya styrlagret ersätter som helhet det gamla, dvs samtliga delar måste alltså bytas ut!

Produkten passar till

• Fram-King
• Clipper 48F/48H 1962-1970
• Comet 64 1964-1968
• Solifer 47F/47H 1961-1963
• Solifer/Kaxi 49F 1963-1966
• Speed 68 1968-1970
• Sport 78 1970-1972

• MCB (Monark & Crescent) 1961-1981
• MCB 50S 1218
• MCB 50SS 1228
• MCB Automat 1254
• MCB Champion 1256
• MCB Compact 1240/1248/1249
• MCB Compact 1247
• MCB Compact 1252
• MCB Compact Automat 1203
• MCB Compact Special 1250
• MCB Continental 1200
• MCB F50/F50GL/GLX 1294
• MCB Golden Champ 1255
• MCB Låghjuling 1237/1239 (Sachs 50/2)
• MCB Mini 1260/1262 (Sachs 504/1B)
• MCB SM50/E-type 1272/1293
• MCB Skotermoped 1263
• MCB Skotermoped 1269
• MCB Sport 1273/1278
• MCB Sport 1289/1290
• MCB Topper 1205/1215
• MCB Trapper 1206/1207/1217
• Monark Jubileumsmonarped 1231/1241
• Monark Lyx Monarped 1232/1242/1282
• Monark Lyx/Sport Monarped 1223/1243/1283
• Monark Skotermoped 1251/1261
• Monark Sport Monarped 1222/1292

• Rex (Halmstad)
• City
• Grand Sport (Sachs 50/4LKS)
• Monza TT (zw.u)
• Sachsmaster (Sachs 50/2)
• Sport (zw.u)
• Sportmaster (zw.u)
• Tornado (zw.u)

• Solifer
• Export 1970
• Export 1971-1973
• Export Automat 1979-1984
• GT 1980-1981
• SM50 1974-1976
• SM50 1977-1986
• SMA 1976-1979
• Speed 3-vxl -1969
• Speed 4-vxl 1970-1973
• TS50 1981-1983
• TS50 S 1983-

• Tunturi
• Pappa Automat
• Pappa Classic
• Pappa Lähetti
• Pappa Maxi
• Pappa Start
• Sport
• Super Sport
• Trial
