Tändsystem med brytare, 6 volt, 23 watt. Puch, Sachs, Zundapp m.fl.

Tekniska data:

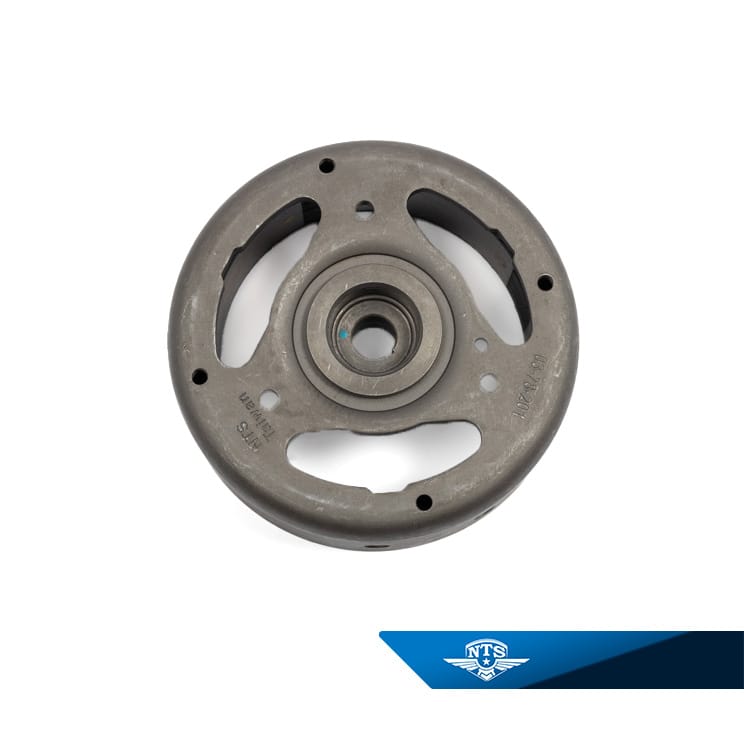

Svänghjul, ytterdiameter: 116mm

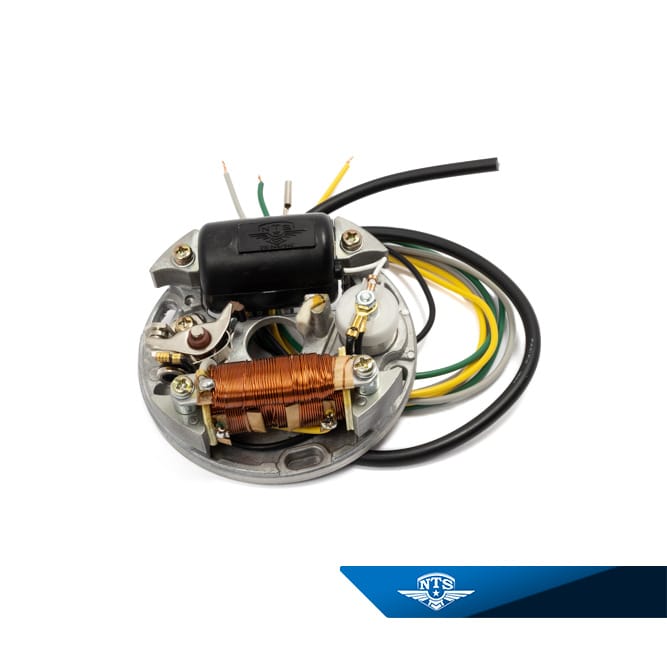

Statorplatta, ytterdiameter: Ø= ca 90mm
Statorplatta, bultavstånd c-c: ca 79mm (4st fästhål)
Tändspole/ljusspole, bultavstånd: c-c: ca 54mm
Tändkabel: längd=~400mm
Ljus/bromsljusspole: 6 volt-15-5 watt
Bakljusspole: 6 volt-3 watt
För vevaxel med konicitet: K1:5 (20%) och ingångsdiameter ~12mm
Rotationsriktning: Moturs (vänster sida), Medurs (höger sida)
Hål för montering av fläkthjul: 4xM5 samt 3xM6
Avdragare svänghjul: Gänga M26x1,5 se relaterade produkter

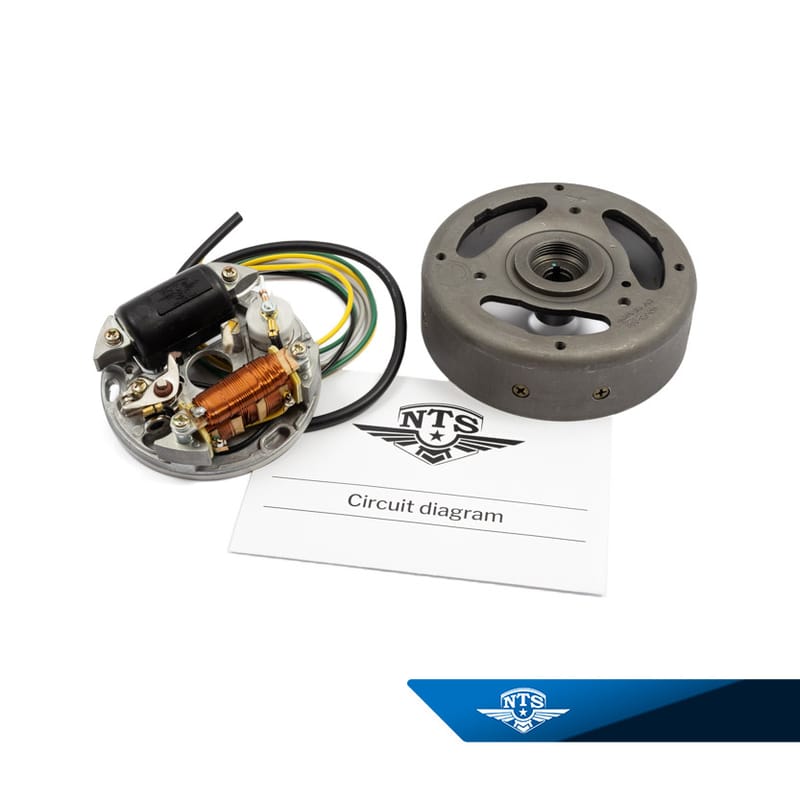

Kopplingsschema medföljer för korrekt inkoppling.

Ersätter tidigare artnr: K 4011

Fetta in filten som smörjer svänghjulets kam för att minska förslitningen på brytarklacken!
Kontaktavståndet inställes till ca 0,35~0,45mm vid fullt öppna brytarspetsar. Utföres med hjälp av ett bladmått se relaterade produkter

Kan ersätta följande Bosch generatorer:

(Märkningen på original generatorer sitter alltid på svänghjulet)
0212 122 003 för Fram-King/Rex med Zweirad Union 6V 15-5/3W
0212 122 011 för Kreidler 6V 24W (15.12.95)
0212 122 031 för Kreidler 6V 15-5/3W (15.12.98)
0212 122 025 för Kreidler 6V 19/5W (15.12.93)
0212 122 005 för Puch 6V 15-5/3W (350.2.50.100.0)
0212 122 020 för Puch X30N 6V 15/4W
0212 122 021 för Puch DS L/V/-4 6V 19/5W
0212 122 032 för Puch/Tomos 6V 15-5/3W
0212 122 033 för Puch X30N 6V 15/4W
0212 122 034 för Puch 6V 19/5W
0212 122 035 för Puch Maxi 2g 6V 17/5W
0212 122 036 för Puch 6V 15/5/3W
0212 122 027 för Puch Maxi 2g 6V 17/5W
0212 122 029 för Puch 6V 15-5/3W
0212 122 006 för Sachs 6V 15-5/3(0290 027 225)
0212 122 019 för Sachs 6V 17-5W (0286 137 205)
0212 122 022 för Zundapp/Mustang 6V 15-5/3W
0212 122 026 för Zundapp 6V 19/5W
LM/URB 1/116/18/5 L3 för Zweirad Union 6V 15-5/3W
LM/URB 1/116/18/5 L5 för Puch 6V 15-5/3W
LM/URB 1/116/18/5 L7 för Zundapp 6V 15-5/3W (265-07.707)

Kan ersätta följande Stefa generatorer:

(Märkningen på original generatorer sitter alltid på svänghjulet)
K80-140 : K2/80-02 för Husqvarna Flinta(Kugghjulstransmission)
K80-137 : K1/80-15/3/8-02 för Husqvarna Flinta(Kugghjulstransmision

• Produkten passar till

  • Casal
  • K-190
  • DBS
  • Handy 2610 (Sachs 505/2AKS)
  • Panter 2621/2622 (Sachs 50/3KFS)
  • Safir 2601/3000/3001 (Sachs 50/2KS)
  • Safir 3033/3034 (Sachs 50/AS)
  • Saxonette 3030/3033 (Sachs 50/AS)
  • Sport 3020 (Sachs 50/2KS)
  • Sport 3022 (Sachs 50/4)
  • Sport 3024/3025 (Sachs 50/3LFS/50/3KFS)
  • Swing 3000 (Sachs 50/2KS)
  • Fram-King
  • Clipper 48F/48H 1962-1970
  • Comet 64 1964-1968
  • Solifer 47F/47H 1961-1963
  • Solifer/Kaxi 49F 1963-1966
  • Speed 68 1968-1970
  • Sport 78 1970-1972
  • Turist 76 1970-1972
  • Hercules
  • 214/215/216/217/218/219 (Sachs 50/2-50/3)
  • 220/220L/220S (Sachs 50/3MB-LS)
  • 220K/MK/MKL/PL (Sachs 50/3MLK/ML)
  • 220KF/MKF/KF4/K4 (Sachs 50/3-50/4)
  • 221/222 (Sachs 50/A-50/2)
  • Hobby Rider HR1 (Sachs 50/2 C)
  • Hobby Rider HR2 (Sachs 505/2 B)
  • Jogging (Sachs 505/2)
  • Lastboy (Sachs 50/2 MLB)
  • MF3/MF4/MP2 (Sachs 50/A-50/2)
  • MK1/MK2 1975-1978(Sachs 501)
  • MK3M/MK4M 1973-1974 (Sachs 501)
  • MK3X/MK4X 1970-1972 (Sachs 501)
  • MK4/MK50 Super 4 -1969 (Sachs 501/4)
  • MK50 (Sachs 50/3)
  • MP4 (Sachs 50/2)
  • MX1 (Sachs 505/2)
  • Prima 2S/M4/4/4S/4N (Sachs 505/1)
  • Prima 3S/M5/M5S/5/5S/5N/6 (Sachs 505/2)
  • Prima 4SL/5SL (Sachs 505/1-505/2)
  • Prima 5SX (Sachs 505/3)
  • Prima G3 (Sachs 50/3D)
  • Prima P3/Optima 3/3S (Sachs 505/2)
  • Roller 50/50S (Sachs 50/3MB-50/4)
  • Sportbike SB1/SB2/SB3/SB5 (Sachs 501/50S)
  • Supra 2D/3D (Sachs 505/2-505/3)
  • Supra 4GP 1978-1979 (Sachs 501/4)
  • Husqvarna
  • E-motor (Flinta)
  • Jupiter/Øglænd
  • Rally 4021
  • Safir 4002
  • Sport 4012
  • Swing
  • Swing Sport
  • KTM
  • Comet (Sachs 50/4)
  • Comet 500/502/504 (Puch 4-g)
  • Comet Cross (Puch 4-g)
  • Comet GP50MS/Cross 50MS (Sachs 501/4)
  • Comet Grand Prix (Puch 4-g)
  • Comet Racer/GT50 (Puch 4-g)
  • Hobby/Foxi/505/L/LS (Sachs 504/505) 1974-
  • Mofa SM25 (Sachs 50/3D)
  • Ponny 1/2/L/Super 4
  • Pony/505/S/SS/SL/SB/Cross (Sachs 505)
  • Kreidler
  • K54/316/320 Florett Cross/RS
  • MCB (Monark & Crescent) 1961-1981
  • Crescent Jet-linjen Lyx/Sport 1148/1149/1049/1150/1151/1151-1
  • Crescent Jet-linjen Lyx/Sport 1163/1164/1173
  • MCB 50S 1218
  • MCB 50SS 1228
  • MCB Champion 1256
  • MCB Compact 1240/1248/1249
  • MCB Compact 1247
  • MCB Compact 1252
  • MCB Compact Special 1250
  • MCB Ekonom 1185/1185-1
  • MCB F50/F50GL/GLX 1294/1244
  • MCB Golden Champ 1255
  • MCB Låghjuling 1237/1239 (Sachs 50/2)
  • MCB SM50/E-type 1272/1293
  • MCB Shopping 1209/1259 (Sachs 50/2)
  • MCB Skoterett 1264
  • MCB Skotermoped 1269
  • MCB Sport 1273/1278
  • MCB Sport 1289/1290
  • MCB Standard 1279/1279-1
  • MCB Topper 1205/1215
  • MCB Trapper 1206/1207/1217
  • Mustang
  • 617. 1961-1981
  • 618. 1961-1974
  • Anaconda 1974~1975
  • Cobra 1000/2000. 1977-1979
  • Cobra 1973-1977
  • Cobra 5000/5000 GLS 1979-
  • Cross 618. 1965-1966
  • Cross B 1973~
  • Cross Special 1966-1979
  • Mamba GL 1977-
  • Mamba-2. 1970-
  • Mamba-3. 1970-
  • Rocket 618. 1965-1967
  • Rocket Special 1968-1973
  • TT/TT Super 1966-1973
  • Puch
  • DS50 Luxus
  • DS50/60R
  • DS504M (NO)
  • DS50K/K2/KX Alabama
  • DS50KFN Alabama
  • DS50V/VN Mexico
  • DS50V3 Alabama
  • DS50V4
  • Duett
  • M50 Cross
  • M50 Grand Prix/SDP
  • M50 Racing/Skylark (NL)
  • M50 Racing/Sport/GP/SG
  • M50 S/SE
  • M50 Skyhawk (NL)
  • MC50 (1964-1966)
  • MC50 (1966-1973)
  • MC50 Skycross (NL)
  • MC50-II (1974-1976)
  • MS25 (DE)
  • MS50 1965- Blæserkølet (DK)
  • MS50 1975- Fartvindkølet (DK)
  • MS50D
  • MS50KA
  • MS50V/K/VK/VKF
  • MV50 Skyhunter (NL)
  • MV50 Skytrack (NL)
  • MV50 Sport M2 (UK)
  • MV50 Sport M3 (UK)
  • MV50DKF Florida
  • MV50K/KF Florida
  • MV50S
  • MV50V
  • MV50V3 Florida
  • MV50X-2
  • MV50X-3
  • Maxi Motor 2-vxl (handv.)
  • Maxi Motor 2-vxl automat (pedal)
  • N50 (Monza)
  • R50/R50K
  • R50V
  • Silver Speed 4K
  • VF50 Sport (UK)
  • VS50 Skyrider (NL)
  • VS50 de LUXE SPORT (NL)
  • VS50/60R/RS
  • VS50D/DK
  • VS50DS/DSK
  • VS50L/K/KF/S
  • VS50SK/SKF
  • VZ50 Dixie/Dakota (VSD)
  • VZ50 Rap Imperal (NL)
  • VZ50 Skybolt (NL)
  • VZ50 Skymaster (NL)
  • VZ50-3 Colorado
  • VZ50-4
  • VZ50/60R
  • VZ50V3 Dakota
  • VZ50V4
  • X30-N/NG/NG-Racing (2v.auto)
  • X30-NK/NL/NS (2v.hand)
  • X30-Turbo Chopper (2v.hand)
  • X50-2
  • X50-3
  • Rex (Halmstad)
  • City
  • Comet (Sachs 50/3LFS)
  • Comet Cross (Sachs 50/3KFS)
  • Comet Grand Prix (Sachs 50/3KFS)
  • Comet Racer (Sachs 50/3KFS)
  • Grand Sport (Sachs 50/4LKS)
  • Hobby (Sachs 505/2)
  • Monza TT (zw.u)
  • Sachsmaster (Sachs 50/2)
  • Sachsmaster MK2 (Sachs 50/2)
  • Sport (zw.u)
  • Sportmaster (zw.u)
  • Sprint (Sachs 50/3BKFS)
  • Tornado (zw.u)
  • Rixe
  • Champion FT/FTH 1976- (Sachs 505/1B-2B)
  • High Sport 1973-1975 (Sachs 50/2)
  • High Sport 1976- (Sachs 505/2B)
  • Libelle E 1973-1975 (Sachs 50/2)
  • Libelle GTH 1976- (Sachs 505/2B)
  • Tourismo E/EL/ELS 1976- (Sachs 505/2B)
  • Sachs
  • 50/1 MB, MA (X), M (I, NL) (1-vxl/automat)
  • 50/2 MA (NL/SF/X) MB, S, DK, C, D (NL) (pedals)
  • 50/2 MAK (SF), K (S, DK) (kick)
  • 50/2 MLA, MLB, MLC (fläkt)
  • 50/3 H (kyrkp)
  • 50/3 L (S) (fläkt)
  • 50/3 MA (I, NL, SF, X) MB (pedals)
  • 50/3 MAKF (SF, X), KF (S), BKF (S) (fotv/fartv)
  • 50/3 MK (X), MAK (SF), MKA (I) (kick)
  • 50/3 MLA (X, NL), MLB, LHX (handv/pedal)
  • 50/3 MLFB, LFH, LFS (fotv/fläkt)
  • 50/3 MLKB, MLKA (X), LKH (kick/handv)
  • 50/3 NL, C (NL), D (fartv/handv/pedals)
  • 50/4 CF (NL), DF (X) (pedals/fotv/fartv)
  • 50/4 EKF
  • 50/4 LF (NL), MLFA (NL) (pedals/fotv/fläkt)
  • 50/4 MLFB, MLKAX, LKS, LKH (fotv/kick/fläkt)
  • 50/A MAL (X), LS, ML (S), MLR (S, X), MLC (2-vxl/automat/fläkt)
  • 50/A MB, MA (SF, I, X) S, DL (X), E (X) (2-vxl/automat/fartv)
  • 501
  • 505/1
  • 505/2
  • 505/3
  • Sparta
  • Easy (Sachs 505/1-505/2)
  • Grand Sport (Sachs 50/4LF NL)
  • SA/SB/SC/SE/FS50 Automatic (Sachs 50/1M)
  • Sport 2v (Sachs 50/2)
  • Sport 3v (Sachs 50/3)
  • Tour (Sachs 50/1M)
  • Tour 505 (Sachs 505/1)
  • Tempo
  • Comet 600 (Sachs 50/4LKH)
  • Corvette 240
  • Corvette 280/290 (Sachs 50/3)
  • Corvette 300/310/320 (Sachs 50/4MLKAX)
  • Corvette 380 1971-1980 (Sachs 50/4MLKAX)
  • Corvette 380 1981-
  • Corvette 390 (50/3MLKAX) 1972-1975
  • Handy 090 (Sachs 505/2)
  • Kurer 500 (Sachs 50/4MLKAX)
  • Panter 330 (Sachs 50/4MLKAX)
  • Panter 340/350/360 (Sachs 501/4AKFX)
  • Panter 370/460/470 1973-1980 (Sachs 501/4BKF)
  • Panter 460/470 1981-
  • Safir 400/410 (Sachs 501/4AKFX)
  • Saxonette 110/120/130 (Sachs 50/A)
  • Swing 200/210/220
  • Swing 230/250/260/270
  • Tomos
  • 14 TLC/TL
  • 15 Sprint/SLC
  • 2L/2E (Puch 2-vxl) (NL)
  • 3L SS (Puch 3-vxl) (NL)
  • 3L/3E (Puch 3-vxl) (NL)
  • 4L (Tomos 4-vxl) (NL)
  • A3 Automatic (A3 auto)
  • APN-4 (Tomos 4-vxl)
  • APN-6 (Tomos 4-vxl)
  • ATX/NTX (Tomos 5-vxl)
  • Alpino (Tomos 4-vxl)
  • BT50 (Tomos 5-vxl)
  • Colibri 01/02/03/04 (Puch 2-vxl)
  • Colibri 14 (Tomos 4-vxl)
  • Colibri 15 (Tomos 5-vxl)
  • Colibri A-ON (Tomos 4-vxl)
  • Colibri A-OS (Puch 3-vxl)
  • Colibri T-03/T-13 (Puch 3-vxl)
  • Colibri T-11/T-12 (Puch 3-vxl)
  • GT (Tomos 4-vxl) 1968- (SE)
  • GT Mark 2 (Tomos 4-vxl) 1969- (SE)
  • Sport 1963-1967 (SE)
  • Superior/Deluxe/Std 1960-1967 (SE)
  • TS50 (Tomos 3-vxl) (SE)
  • Trip 1968- (SE)
  • Zweirad Union (DKW/Victoria/Express)
  • Motor 803
  • Motor 804
  • Motor 805
  • ZUNDAPP KS50/CS50 Mfl
