Tändsystem med brytare till ILO G50 Piano, Husqvarna Roulette & Victoria. 6 volt, 19 watt.

Tändsystem med brytare till ILO G50 Piano, Husqvarna Roulette & Victoria. 6 volt, 19 watt.

Name: Tändsystem med brytare till ILO G50 Piano, Husqvarna Roulette & Victoria. 6 volt, 19 watt.
SKU: K4030
Price: 2495.00 SEK
Availability: InStock

Art.nr: K4030

2 495 kr

I lager

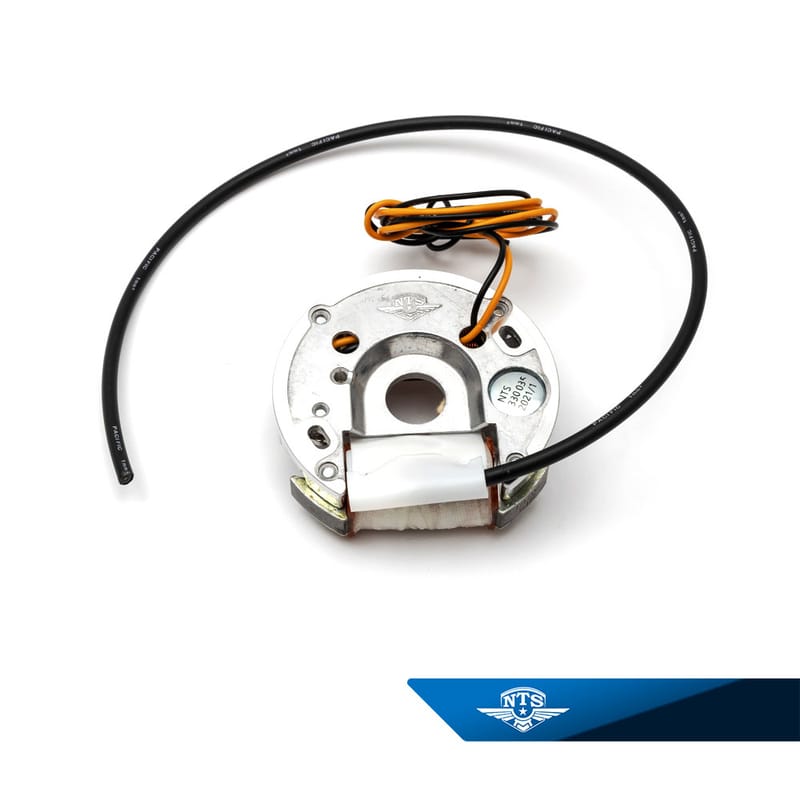

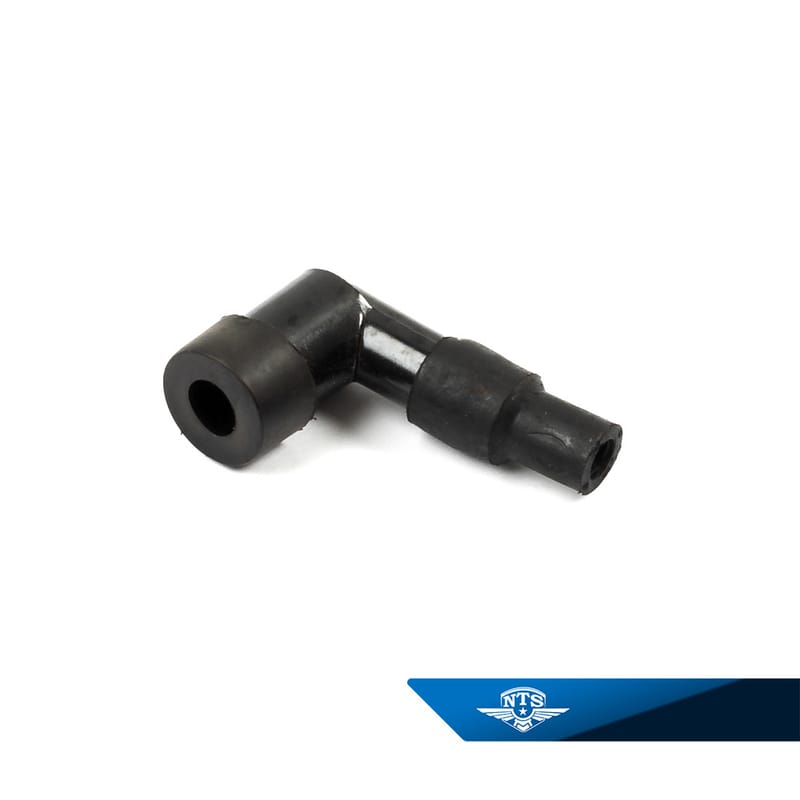

Den gula kabeln från tändplattan, kopplar du till ljuset på din moped. Den svarta kabeln från tändplattan, kopplar du till dödaren på din moped. På tändspolen behöver tändkabeln lödas fast. Som utgångspunkt för tändinställning, ställer du tändplattan mitt i skruvhålen som fäster tändplattan. Sedan ställer du in brytarspelet, din motor ska ha, efter det ställer du in förtändningen, din motor ska ha genom att flytta tändplattans läge. Mycket bra funktion, passar både medurs och moturs svänghjul. Köp till tändkabel och tändhatt mm, de finns som relaterade produkter.

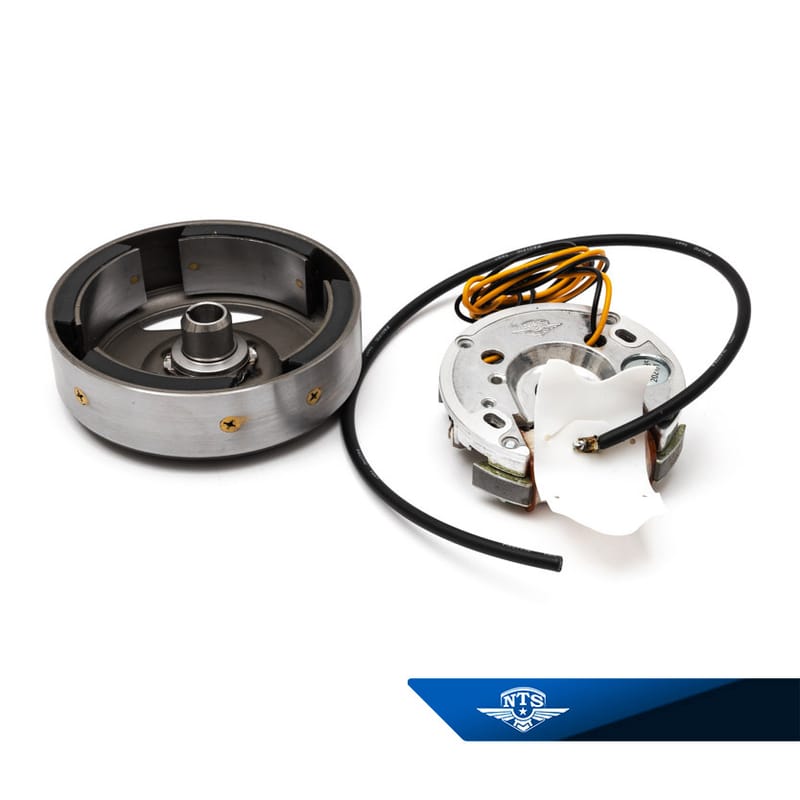

Svänghjulsmagnet NTS 6V-19W för Ilo/Victoria/NSU/Pilot/HVA m.fl

Ersätter Stefa, Noris, Bosch, Siba, Romag, Auto Union & Prüfrex tändsystem för ett flertal motorer med det kortare bultavståndet för statorplattan samt den smalare konan för svänghjulet. Passar till ILO G50, HVA D-motor, NSU, Pilot FM50/FM504, Victoria M50/M51, DKW 801 m.fl.

* För vissa motorer kan inställning med hjälp av stroboskoplampa vara aktuellt!

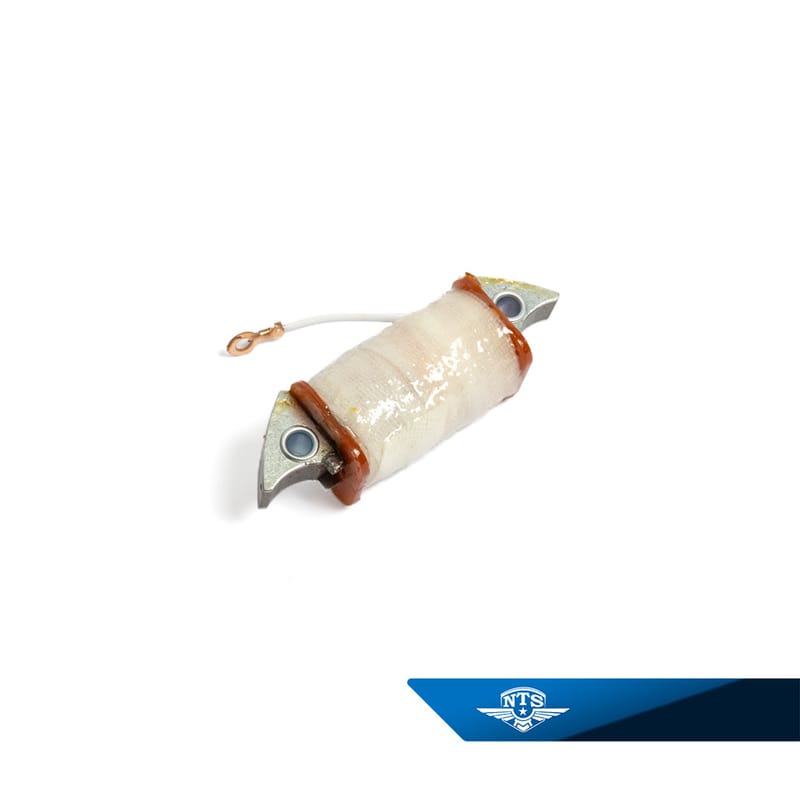

När du monterar tändspolen som skickas med, måste isolatorplattan monteras under tändspolen, för att ej ge överslag. Tändkabel ingår ej.
Fetta även in filten, med de tillhörande fettet, så det smörjer brytaren på tändplattan.

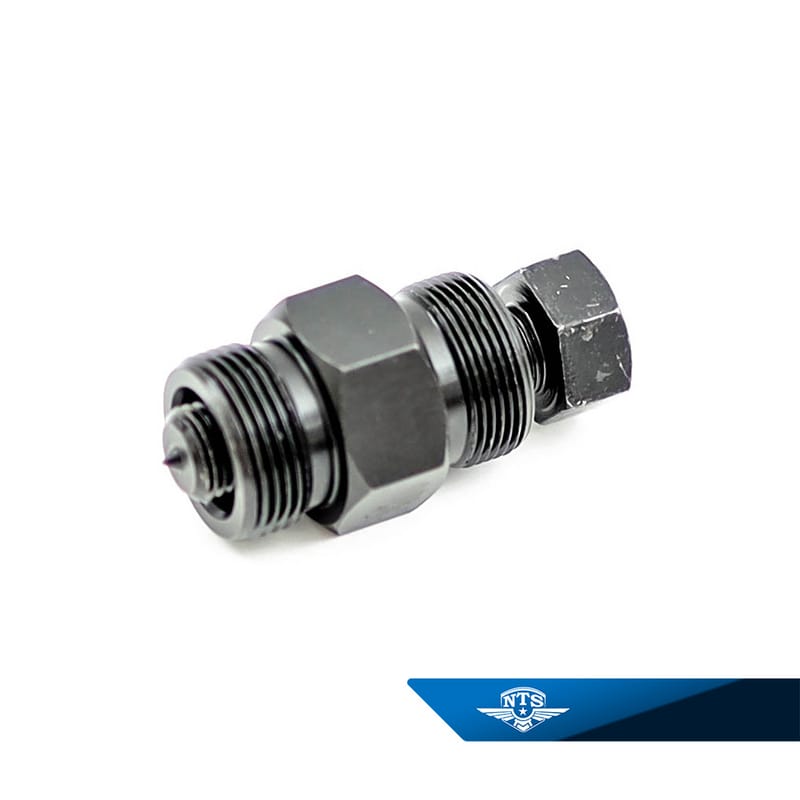

Avdragare till svänghjul 24x1,5, se artnr 01 37 403.

* För vissa motorer kan inställning med hjälp av stroboskoplampa vara aktuellt!

Tekniska data:
Svänghjul, ytterdiameter: Ø=115mm

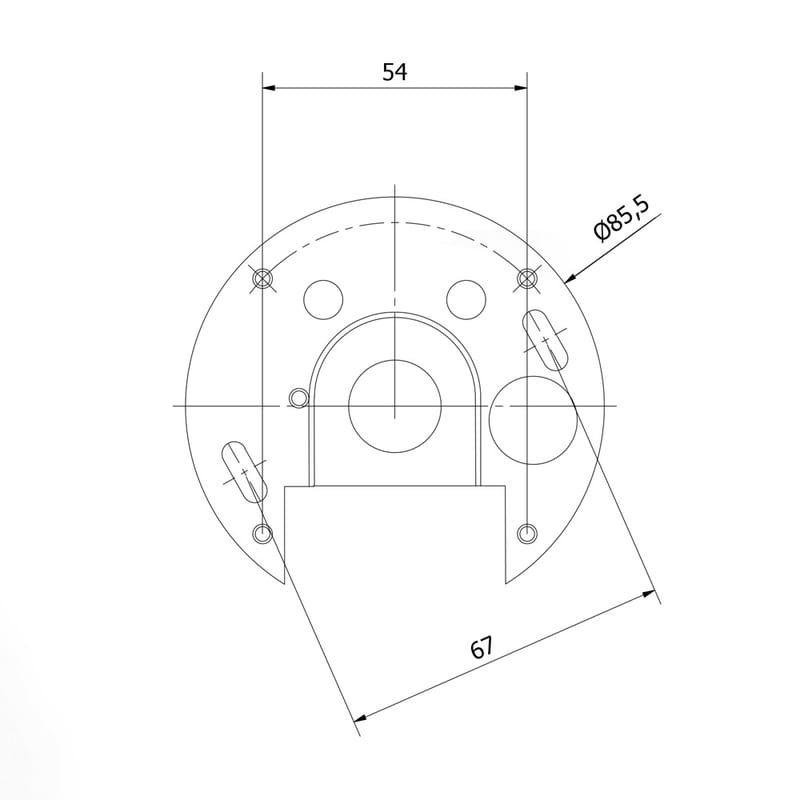

Statorplatta, ytterdiameter: Ø= ca 85,5mm
Statorplatta, bultavstånd c-c: ca 67mm
Tändspole/ljusspole, bultavstånd: c-c: ca 54mm
Ljusspole: 6 volt-19 watt
Rotationsriktning: Moturs/Medurs (*se ovan)
För vevaxel med konicitet: K1:10 (10%) och ingångsdiameter Ø=10mm
Avdragare svänghjul: Gänga M24x1,5

Då detta tändsystem passar många olika motorer och mopeder, har Norscand missat att det inte passar alla ILO G50 Piano.
På vissa ILO G50 motorer kan man bli tvungen att slipa av klackarna på svänghjulskåpans insida en aning för att svänghjulet ska rulla fritt!

Isolatorplattan måste monteras under tändkabeln på tändspolen (enligt bilder) för att ej ge överslag.
Fetta även in filten som smörjer svänghjulets kam för att minska förslitningen på brytarklacken!

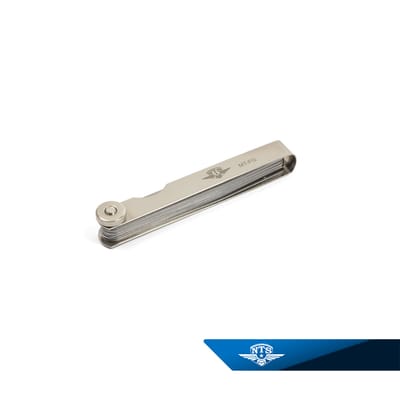

Kontaktavståndet inställes till ca 0,35~0,45mm vid fullt öppna brytarspetsar. Utföres med hjälp av ett bladmått.

Produkten passar till:
